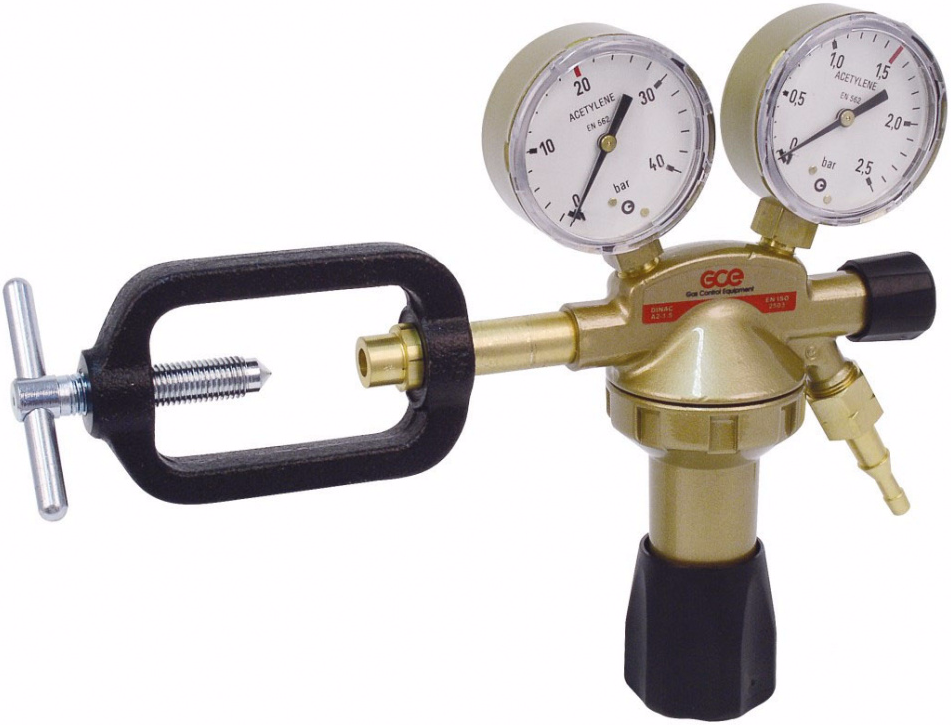

Редуктор ацетиленовый DINAC Plus A2 - 25/1,5 бар, вх. хомут; вых. G 3/8" LH, 5 м3/ч

0781324

Редуктор ацетиленовый DINAC Plus A2 - 25/1,5 бар, вх. хомут; вых. G 3/8" LH, 5 м3/ч 0781324

Редуктор ацетиленовый DINAC Plus A2 - 25/1,5 бар, вх. хомут; вых. G 3/8" LH, 5 м3/ч

Преимущества

  • Манометры DIN EN 562, диаметром 63 мм
  • Дополнительный вентиль позволяет приостановить подачу газа к оборудованию, не перекрывая давления
  • Особый лак, защищающий редуктор от воздействия агресcивной среды, соответствует требованиям европейской директивы ATEX (Atmospheres Explosibles), для устройств и защитных систем, предназначенных для применения во взрывоопасной среде
  • Маркировка производителя – гарантия качества и безопасности издеия; все редукторы проходят обязательное тестирование
  • Эргономичное управление регулировочного винта

1.Регуляторы давления GCE серии DINAC — предназначены для установки на газовые баллоны с различными типами резьбы.

1.2 Для различных газов.

1.3 В состав входят два манометра – входного и выходного давления, запорно-регулирующий вентиль. Рукоятка для настройки давления располагается снизу. Снабжены «ёлочкой» для подключения на выходе шланга или полимерной трубки с внутренним диаметром 8-10мм.

1.4 Так же с регулятором давления может быть поставлен обжимной или цанговый фитинг для подключения нержавеющего, медного или полимерного трубопровода различного диаметра.

1.5 Запрещается использовать pегуляторы давления при температуре окружающей среды менее -20°С или более +50°С

Назначение редуктора DINAC Plus A2 GCE 0781324

Редукционные вентили применяются для сжатых газов или для газов под давлением, накачанных в баллоны, находящихся под давлением, с давлением заполнения максимум 300 бар, равно как и для сжиженных газов. Редукционные вентили снижают давление на выходе из баллона до величины требуемого рабочего давления, удерживая его величину постоянной. Редукционные вентили можно применять только для тех газов, которые приводятся на обозначении вентиля (см. Обозначения, пункт 3).

Использование в противоречии с действующими предписаниями:

  • Редукционные вентили запрещено использовать для газов в жидком состоянии.
  • Редукционные вентили запрещено использовать при температуре окружающей среды более низкой, чем -20°С или более высокой, чем +50°С.
  • Редукционные вентили запрещено использовать для коррозийных газов, таких как этиламин, диметиламин, аммиак и т. п.

Правила техники безопасности редуктора DINAC Plus A2 GCE 0781324

  1. Изменения или доработку редукционных вентилей запрещено производить без их одобрения производителем.
  2. Между баллоном под давлением и редукционным клапаном установка каких-либо промежуточных соединительных элементов недопустима.
  3. Неправильное применение редукционных вентилей или их использование в противоречии с настоящим руководством может быть опасным для персонала, работающего с данным вентилем или же для иных лиц. Это может привести к выходу вентиля из строя и поломке всего оборудования.

Обозначения на редукторе DINAC Plus A2 GCE 0781324

GCE DINAC Plus A2 (0781324)

А (Выбитое обозначение - задняя сторона вентиля)
  1. тип вентиля
  2. газ
  3. класс вентиля согласно CSN EN ISO 2503
  4. фирменный значок производителя
  5. месяц выпуска
  6. год выпуска
  7. максимальное давление на входе (только для кислорода и остальных газов под давл.)
  8. значок контролера

В (Типовой щиток - торцевая сторона вентиля)

1. типовое обозначение вентиля и название производителя или продавца

2. кодовое обозначение газа

3. класс вентиля в соответствии CSN EN ISO 2503

9. EN ISO 2503

Ввод редуктора DINAC Plus A2 GCE 0781324 в эксплуатацию

  1. Предписания настоящего руководства должны тщательно соблюдаться при вводе редукционного вентиля в эксплуатацию и в ее процессе.
  2. Опасность взрыва! Все детали, руки и инструменты, которые находятся в контакте с кислородом, ни в коем случае не должны быть испачканы маслом или веществами, содержащими жир.
  3. Проверьте, является ли редукционный вентиль подходящим для газа, для которого он должен быть использован.
  4. Проверьте, являются ли уплотняющие поверхности выхода запорного вентиля баллона, а также ввода редукционного вентиля чистыми и неповрежденными. В случае повреждения редукционный вентиль подсоединять запрещено.
  5. Перед подсоединением редукционного вентиля резко откройте и снова закройте вентиль баллона под давлением (1), чтобы его продуть в случае засорения. Не стойте и не держите руку напротив выходного отверстия вентиля баллона под давлением.
  6. При помощи накидной гайки или хомута (2) герметично подсоедините редукционный вентиль к вентилю баллона под давлением. Регулировочный винт (5) должен быть направлен вниз.
  7. Подсоедините шланг к выходному соединению для шланга (7) и к газовому прибору. Используйте шланги, соответствующие стандарту ИSN EN 559 (ISO 3821) и соединительные элементы для шлангов, соответствующие стандарту ИSN EN 560; подсоединенный шланг закрепите подходящими хомутами для шлангов.
  8. Регулировка рабочего давления. Регулировочный винт (5) вывинтите в нижнее положение и перекройте перекрывающий вентиль (6). Манометр давления на выходе (4) показывает 0. Медленно откройте запорный вентиль баллона (1). Манометр давления на входе (3) показывает наличие давления в баллоне. Приоткройте перекрывающий вентиль (6) и вентиль на газовом приборе. Задайте требуемое давление или величину потока на манометре на входе (4) завинчиванием регулировочного винта (5). Если с началом работы газового прибора давление упадет, то компенсируйте его регулировочным винтом (6).
  9. Задание требуемой величины потока у регуляторов расхода газа с расходомером. Закройте перекрывающий вентиль (6). Медленно откройте запорный вентиль баллона (1). Манометр давления на входе (3) показывает величину давления в баллоне. Откройте перекрывающий вентиль (6) и соответствующий запорный вентиль на приборе. Задайте требуемую величину потока при помощи вентиля (6).

Окончание эксплуатации редуктора DINAC Plus A2 GCE 0781324

Прекращение работы на короткий срок. При кратковременных перерывах в работе вывинтите регулировочный винт (5) по направлению против часовой стрелки.

Прекращение работы на длительный срок. Перекройте запорный вентиль баллона (1); уменьшите давление на регуляторе расхода газа посредством вывинчивания регулировочного винта (5) в нижнее положение. Закройте перекрывающий вентиль (6) регулятора расхода газа и газового прибора.

Правила по эксплуатации и техническому обслуживанию регулятора DINARC Plus N2/Ar 0780647

  • Оберегайте регулятор расхода газа от повреждения (регулярно его осматривайте).
  • Регулировку предохранительного клапана (8), проведенную заводом-изготовителем, менять запрещено.
  • Регулярно проверяйте состояние уплотнительных колец, уплотнительных поверхностей и манометров.
  • В случае какой-либо неисправности функционирования редукционного вентиля (например, повышение давления на выходе при нулевом потреблении, негерметичные или поврежденные манометры или же предохранительный клапан) прекратите работать с редукционным вентилем и перекройте запорный вентиль баллона. Неисправности могут быть обусловлены различными причинами, поэтому ни в коем случае не пытайтесь каким-либо недозволенным способом манипулировать редукционным вентилем или его ремонтировать!

Ремонт редуктора DINAC Plus A2 GCE 0781324

Ремонт редукционных вентилей может производиться только квалифицированными и обученными работниками в ремонтных учреждениях, уполномоченных заводом-изготовителем. Для ремонта могут быть использованы только оригинальные запасные части.

За любой ремонт или изменения, произведенные пользователем или третьей стороной без разрешения производителя, завод-изготовитель не несет никакой ответственности.

Регуляторы расхода газа с измерением расхода потока на расходомере в л/мин.

Пункты выше перечисленные настоящего руководства по эксплуатации действительны также и для этих Регуляторы расхода газа. Величину потока, заданную регулировочным винтом (5), можно считывать на расходомере (4) в л/мин. Эти регуляторы расхода газа снабжены ниппелем (9), установленным на их выходе.

ВНИМАНИЕ!

Регулятор расхода газа фирмы "GCE" используйте только для целей, определенных "GCE" и только в том случае, если Вы ознакомлены со всеми способами правильного их использования, а также при условии соблюдения всех мер предосторожности и предписаний. В случае возникновения сомнений по поводу правильности использования регулятора расхода газа обращайтесь к специалистам фирмы "GCE" и требуйте от них предоставления информации.

Технические характеристики:

Назначение: баллонные

Max пропускная способность, м3/ч: 5

Материал: латунь

Выходное соединение: G3/8LH

Тип газа: ацетилен

Входное давление, бар: 25

Входное соединение: хомут

Количество манометров, шт.: 2

Выходное давление, бар: 1.5

Параметры упакованного товара

Единица измерения: штука
Вес, кг: 1,71
Габариты, мм: 290 x 225 x 65
