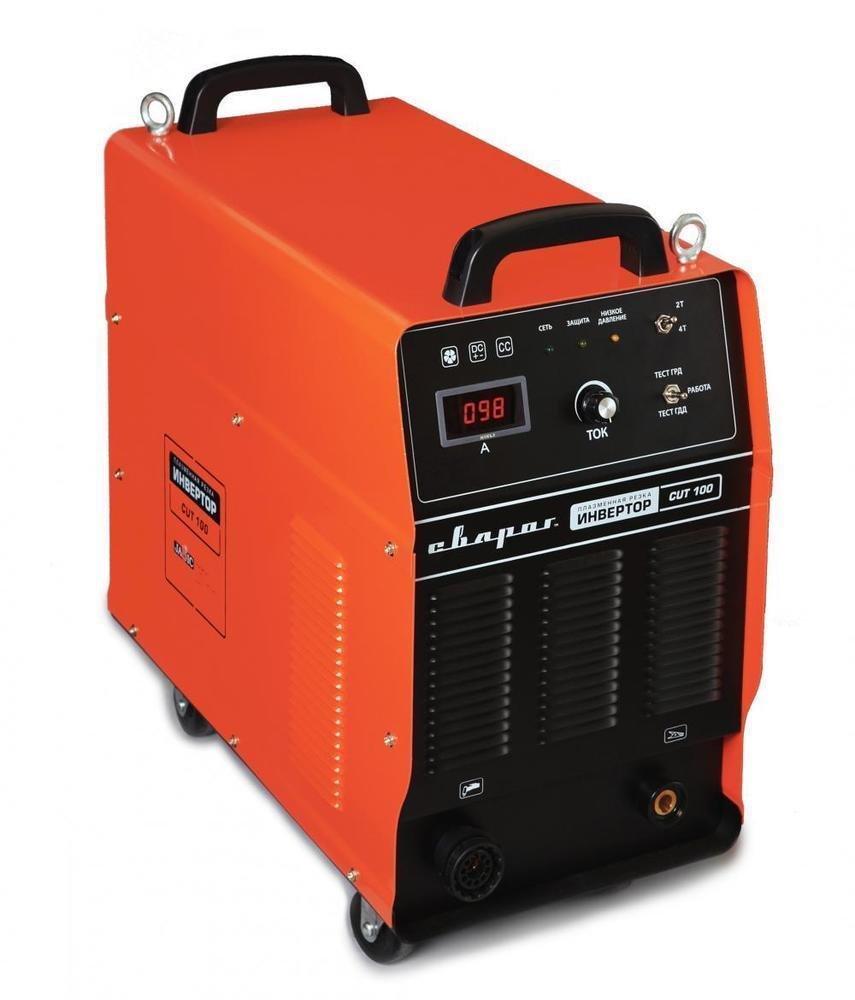

Аппарат воздушно-плазменной резки Сварог CUT 100 (J78)

J78

Аппарат воздушно-плазменной резки Сварог CUT 100 (J78) J78


Аппарат воздушно-плазменной резки Сварог CUT 100 (J78)

Мощный и надежный инвертор
CUT 100 (J78) для воздушно-плазменной резки
построен на современных IGBT транзисторах
(SIEMENS). Благодаря широкому диапазону
рабочего тока 20–100 А и высокому
давлению поступающего воздуха от 0,6 МПа
аппарат позволяет раскраивать
металлические изделия толщиной до
35 мм. Режим работы 2Т/4Т и высокочастотное
возбуждение факела обеспечивают высокую
эффективность инвертора при работе в
любых условиях. Улучшенная система
вентиляции, питание от трехфазной сети
380 В, встроенная защита от поражения
током, тумблер для проверки подачи
сжатого воздуха и индикатор низкого
входного давления создают безопасные
условия для высококачественной и
производительной резки и раскроя сплавов
цветных и черных металлов в производственных
условиях.

Мощные IGBT модули
второго поколения

В конструкции CUT 100 (J78) применяются
современные транзисторы типа IGBT от
немецкого концерна SIEMENS. Цифровая система
управления аппарата построена на
передовом чипсете DSP Atmel. Благодаря этому
инвертор для воздушно-плазменной резки
демонстрирует великолепные технические
параметры: высокий КПД от 88 %, высокий
коэффициент мощности от 0,8 и продолжительность
включения ПН от 60 % при I = max. Также
стоит отметить, что современная
инверторная технология с электронным
блоком управления автоматически
поддерживает заданные параметры резчика
на протяжении всего цикла.

Высокотемпературная
плазменная дуга

При работе с профессиональным
аппаратом CUT 100 (J78) необходимо обеспечить
подачу сжатого воздуха с номинальным
давлением от 0,6 МПа и скоростью подачи
воздуха от 250 л/мин. Наличие осциллятора
позволяет легко возбудить факел в любых
условиях нажатием кнопки на резаке. При
этом столб дуги, обжатый под высоким
давлением, нагревается до высокой
температуры 10000–15000 °С, превращаясь
в мощную плазменную дугу. Встроенные
режимы резки 2Т/4Т позволяют эффективно
работать с аппаратом при коротких или
продолжительных резах. Благодаря точной
концентрации тепла резчик может выполнять
раскрой под острыми или тупыми углами
5° и 10°, формируя кромку с обратным углом.
Такой вид раскроя часто применяется
при демонтаже или возведении
металлоконструкций с множеством ребер
жесткости и соединений. Кроме этого,
существует возможность выполнять
фигурный рез внутри металлического
изделия. Диапазон рабочего тока 20–100 А
и высокотемпературная мощная плазменная
дуга открывают широкие возможности для
раскроя легированных и низкоуглеродистых
сталей, алюминия и других цветных
металлов, а также сплавов на их основе
толщиной до 35 мм. При этом формируется
идеальный рез, который практически не
требует механической доработки, что
повышает эффективность и производительность.

Трехфазное питание
380 В

Кроме сжатого воздуха, к
инверторному аппарату CUT 100 (J78) необходимо
обеспечить подключение трехфазной сети
380 В. Электронный блок стабилизации
сглаживает колебания питающего
напряжения. Кроме этого, в случае резких
скачков электросети в аппарате
предусмотрена защита от перегрузки с
автоматическим отключением инвертора.

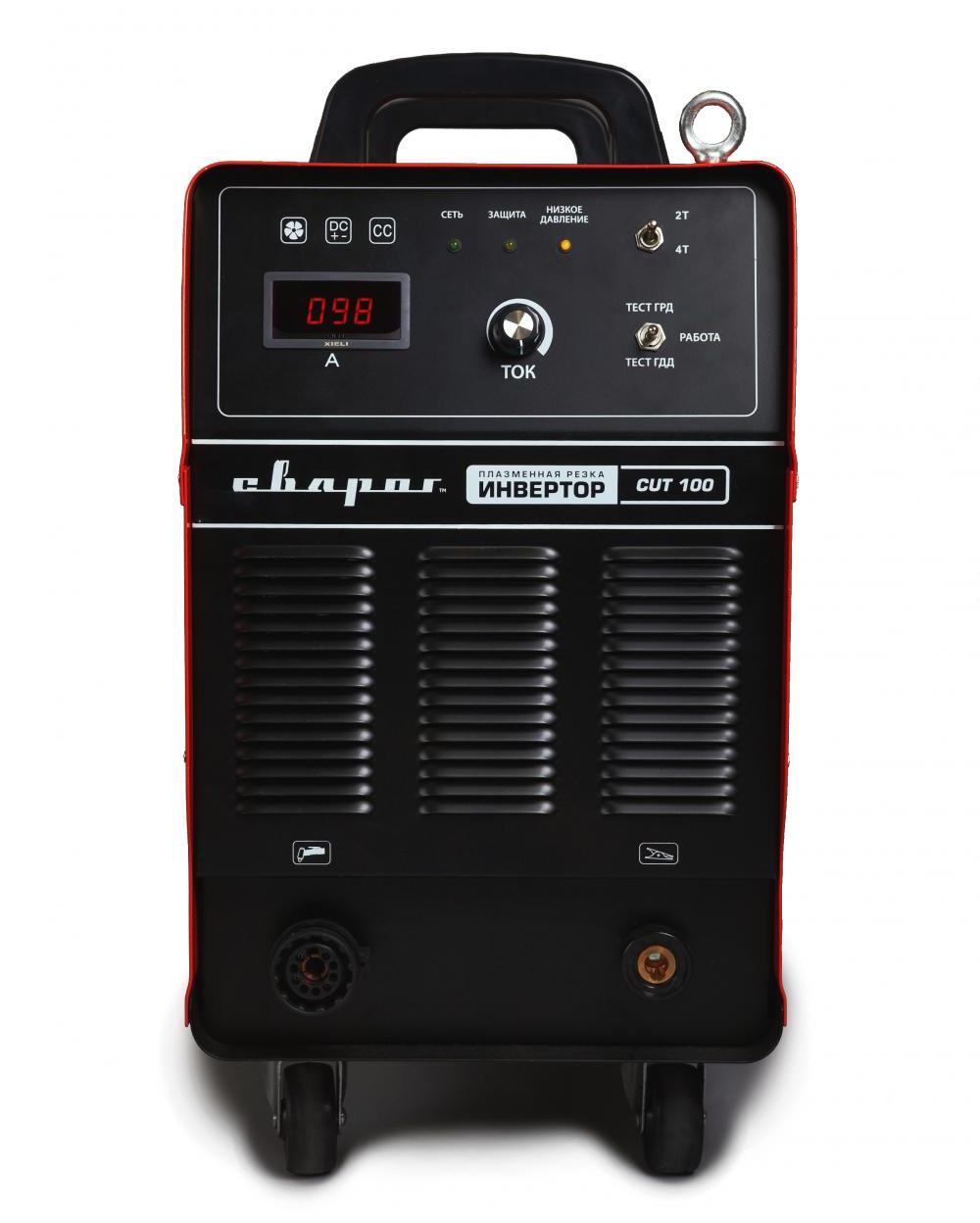

Удобная панель
управления

Наличие цифрового дисплея на
панели CUT 100 (J78) позволяет резчику быстро
и точно выставить требуемую величину
рабочего тока в диапазоне от 20 до 100 А.
Отдельный тумблер выбора режима 2Т/4Т и
тумблер для теста газа обеспечивают
прямой доступ к основным режимам и

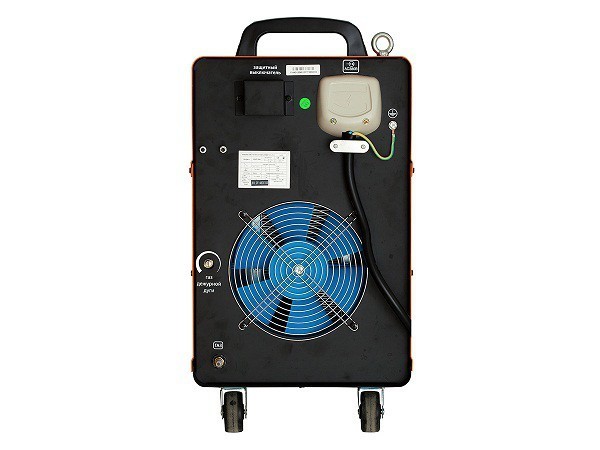

функциям инвертора. Встроенная защита
от перегрузки по току и мощный вентилятор
гарантируют надежность и продолжительную
работу аппарата даже при интенсивной
эксплуатации при предельных нагрузках.

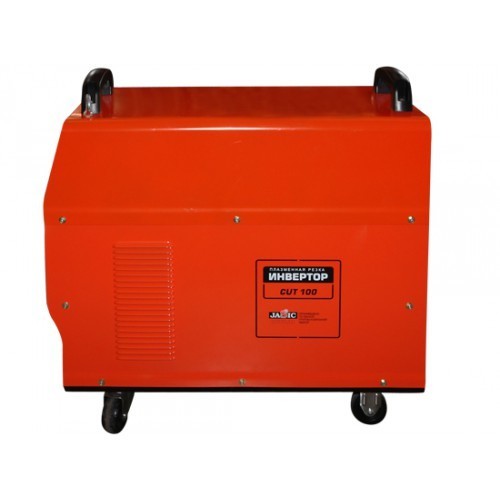

В корпусе предусмотрены воздухоотводящие
каналы, которые более эффективно выводят
горячий воздух наружу. Кроме этого,
корпус CUT 100 (J78) выполнен из листовой и
высокопрочной стали, которая исключает
механические повреждения, а удобные
рукоятки и рым-болты создают дополнительный
комфорт при транспортировке инвертора.
Остается добавить, что благодаря
плазменной технологии обеспечивается
высокий уровень безопасности для
резчика, так как не требуется применение
взрывоопасных газовых баллонов и
легковоспламеняющихся веществ.

Особенности:

  • IGBT транзисторы
    компании SIEMENS;
  • режимы 2Т/4Т;
  • высокотемпературная
    плазменная дуга;
  • диапазон
    тока 20–100 А;
  • толщина
    разрезаемого металла до 35 мм;
  • питание
    380 В;
  • информационный
    дисплей;
  • функция «Тест
    газа»;
  • улучшенная
    система охлаждения;
  • защита от
    перегрева и перегрузки;
  • индикатор
    низкого давления сжатого воздуха;
  • рым-болты и
    удобные рукоятки для транспортировки;
  • гарантия 24 месяца.

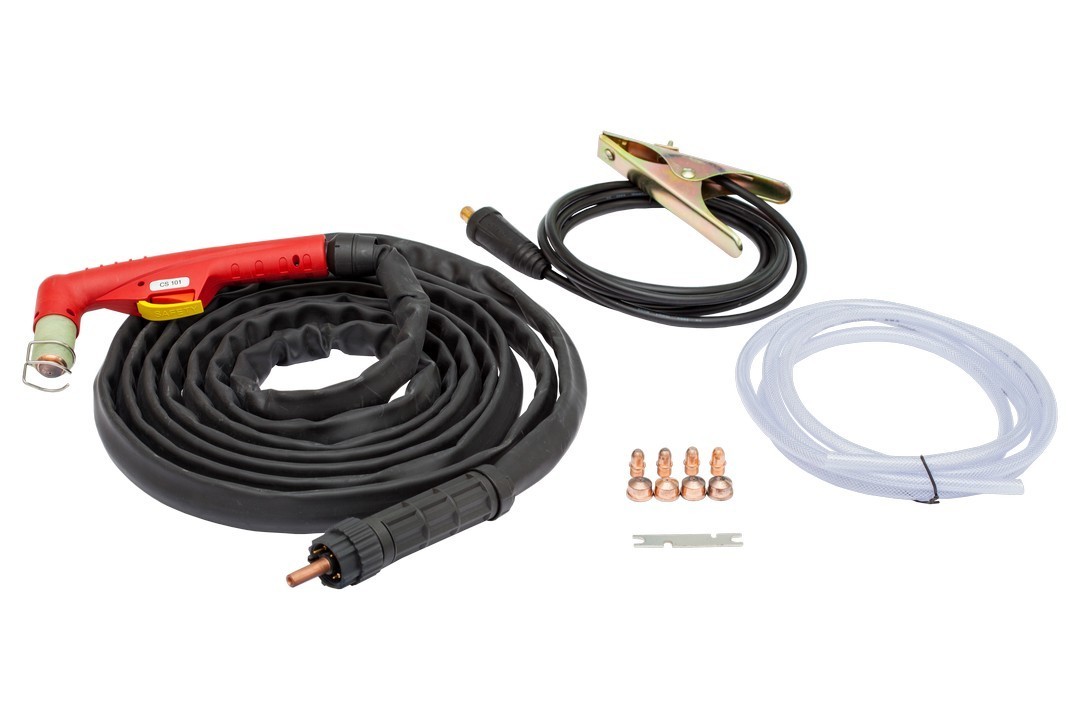

Комплект поставки:

  • Инверторный
    аппарат воздушно-плазменной резки - 1
    шт
  • Плазменный
    резак в сборе CS 101, 6 м - 1 шт
  • Клемма
    заземления в сборе 200 А, 3 м - 1 шт
  • Комплект ЗИП
    - 1 шт
  • Манометр - 1
    шт
  • Паспорт - 1
    шт
  • Руководство по эксплуатации
    - 1 шт

Технические характеристики
Сварог CUT 100 (J78)













































































Напряжение сети:



380 В (-10% +10%)



Мощность при максимальной нагрузке:



15.68 кВт



Номинальное напряжение:



120 В



Максимальная толщина реза:



35 мм



Расход воздуха:



250 л/мин



Давление воздуха:



6 Бар



Ток резки:



20 - 100 A



Класс защиты:



IP21S



Класс изоляции:



F



Коэффициент мощности (COS?):



0.80



Сетевой предохранитель:



38.30



Напряжение холостого хода:



350 В



КПД:



88



Потребляемая мощность:



19.60 кВА



Ток резки при ПВ 100%:



100 А



Артикул:



SPC 104



Габаритные размеры:



610x325x575



Вес:



46 кг.





111565р. In stock
Бренд:Сварог
Гарантийный срок:24 мес
Страна:Китай
